Верхнее дополнительное ограждение (ВДО)
Согласно ГОСТ Р 57278-2016 (п. 7.2), верхнее дополнительное ограждение (ВДО) является частью защитного ограждения и предназначено для:
- увеличения высоты основного ограждения;
- повышения сложности его преодоления сверху (в том числе перелаза).
В Р 78.36.028-2012 (раздел 7.1) указано, что перелаз через ограждение – один из самых распространённых способов проникновения (около 32% попыток). Применение ВДО в комплексе с соответствующими средствами обнаружения позволяет эффективно противодействовать этому способу.
ВДО монтируется на основное ограждение с помощью кронштейнов (стоек, наконечников). Допускается вертикальное расположение либо установка под наклоном к основному ограждению (в виде козырька). ВДО также может устанавливаться на крышах одноэтажных зданий, примыкающих к основному ограждению и являющихся частью периметра (п. 7.2.3 ГОСТ Р 57278-2016).
Полотно ВДО
Полотно ВДО представляет собой физический барьер, закрепляемый на кронштейнах. В зависимости от требуемой степени защиты используются следующие типы заполнения.

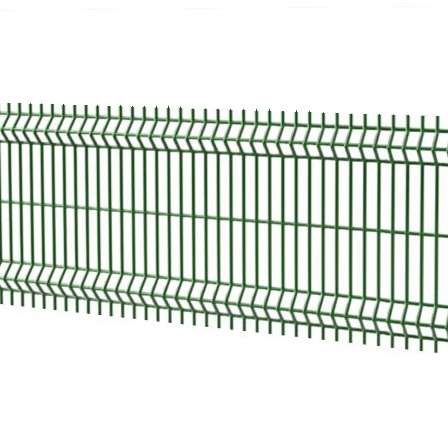

Сварная сетчатая панель
Жёсткий элемент полотна. Ширина панели должна быть не менее 0,6 м (п. 7.2.1 ГОСТ Р 57278-2016). Изготавливается из стальной проволоки с антикоррозионным покрытием. Обеспечивает высокую устойчивость к механическим нагрузкам.

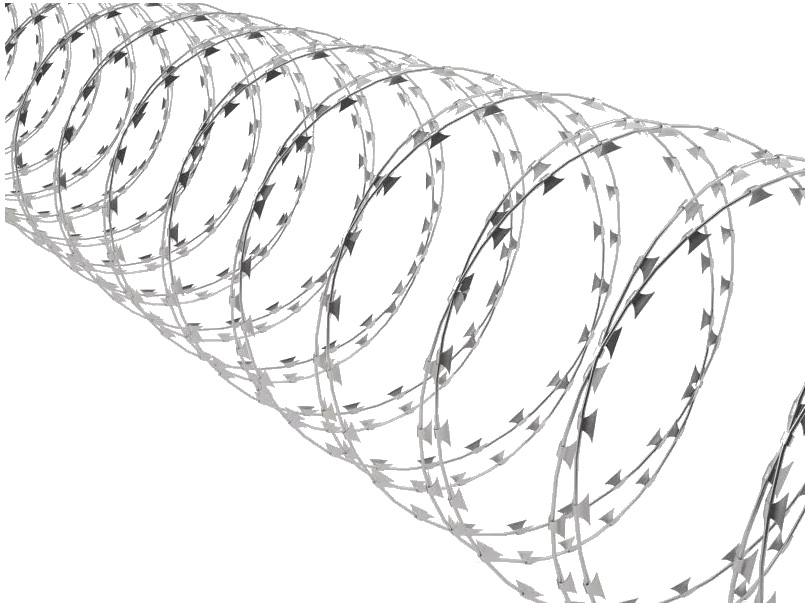

СББ (спиральный барьер безопасности)
Объёмная спиральная конструкция из армированной колючей ленты (АКЛ) или армированной скрученной колючей ленты (АСКЛ). Диаметр навивки СББ должен быть не менее 0,5 м. СББ характеризуется высокой механической прочностью, коррозионной стойкостью и практически полностью исключает возможность перелаза.
Нить АКЛ (армированная колючая лента)
АКЛ – стальная лента с высеченными обоюдоострыми шипами, обладающими высокими колющими и режущими свойствами (п. 3.1 ГОСТ Р 57278-2016). Для ВДО применяют не менее трёх рядов АКЛ общей шириной 0,5 м (п. 7.2.1). Может использоваться как самостоятельно, так и в составе спиральных барьеров.

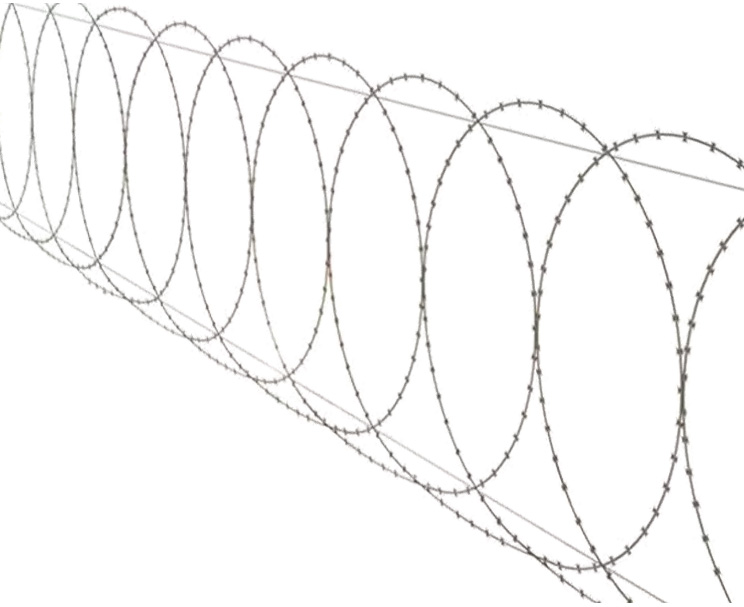

ПББ (плоский барьер безопасности)
Плоская спиралевидная конструкция из АКЛ, витки которой скреплены между собой (п. 3.4 ГОСТ Р 57278-2016). Диаметр навивки ПББ – не менее 0,5 м (п. 7.2.1). Занимает минимальное пространство, менее агрессивен визуально, но обеспечивает надёжное задерживание.
Примечание: СББ и ПББ крепятся с помощью монтажных скоб к оцинкованной стальной проволоке диаметром 2,5 мм (струне), натянутой между кронштейнами вдоль всего периметра ограждения с помощью винтового натяжителя (талрепа), что позволяет избежать их провисания и сохраняет жёсткость всей конструкции.
Кронштейны ВДО
Кронштейны являются несущей основой ВДО. Крепятся к опорам основного ограждения, обеспечивая фиксацию полотна в вертикальном или наклонном положении. Изготавливаются из горячекатаного равнополочного уголка или швеллера с антикоррозионным покрытием.
Кронштейн удлинённый I-образный
Прямой кронштейн (без изгиба). Предназначен для вертикального закрепления полотна ВДО. Обеспечивает простую и надёжную фиксацию. Применяется для всех типов полотна (панель, АКЛ, ПББ, СББ).
Кронштейн козырьковый Г-образный
L-образный кронштейн с одним отгибом под прямым углом. Используется для создания наклонного (козырькового) ВДО. Увеличивает сложность преодоления за счёт нависания барьера. Применяется для панелей, нитей АКЛ, ПББ.
Кронштейн двухсторонний Y-образный
Кронштейн с двумя отходящими плечами (Y-образная форма). Позволяет разместить полотно ВДО с двух сторон опоры. Обеспечивает равномерное распределение нагрузки. Используется для двухсторонних типов ВДО (с панелью, с 6 рядами АКЛ, с СББ).

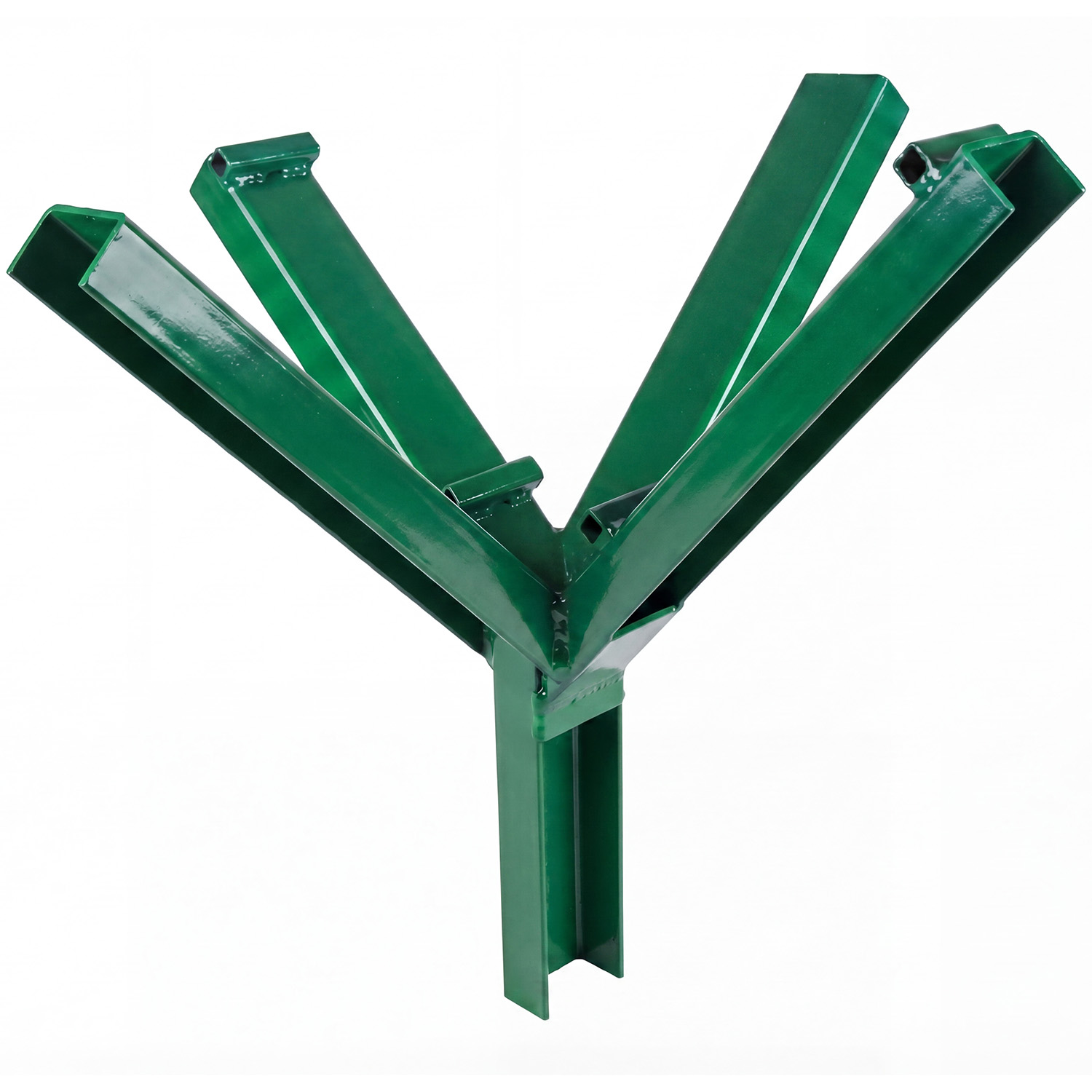

Кронштейн угловой X-образный
Специализированный кронштейн для угловых секций периметра и мест сопряжения пролётов под различными углами. Обеспечивает непрерывность барьера ВДО при изменении направления основного ограждения.
Типы ВДО
В зависимости от ориентации (вертикальное удлинение, наклон, двухстороннее исполнение) и типа заполнения выделяют следующие основные типы ВДО.
Удлинённое с ПББ
Вертикальное наращивание высоты основного ограждения с использованием плоского барьера безопасности (ПББ). Диаметр навивки – не менее 0,5 м.
Удлинённое 3 рядами АКЛ
Вертикальное наращивание тремя параллельными рядами армированной колючей ленты. Суммарная ширина – 0,5 м (п. 7.2.1 ГОСТ Р 57278-2016).
Наклонное с панелью
Козырьковое исполнение (Г-образные кронштейны) со сварной сетчатой панелью шириной не менее 0,6 м. Панель устанавливается под углом к основному ограждению.
Наклонное 3 рядами АКЛ
Козырьковое исполнение с тремя рядами нити АКЛ на Г-образных кронштейнах с наклоном наружу.
Наклонное с ПББ
Козырьковое исполнение с плоским барьером безопасности. Обеспечивает эффективный нависающий барьер при относительно небольшом выносе.
Двухстороннее с панелью
Вертикальное наращивание с двух сторон опоры основного ограждения с использованием сетчатых панелей. Применяется на двойных линиях ограждения. Используются Y-образные кронштейны.
Двухстороннее 6 рядами АКЛ
Усиленный вариант: по три ряда АКЛ с каждой стороны опоры (всего 6 рядов). Суммарная ширина каждого пучка – 0,5 м.
Двухстороннее с СББ (спиральный)
Двухстороннее крепление объёмных спиральных барьеров безопасности (СББ) диаметром навивки не менее 0,5 м. Монтируются на Y-образных кронштейнах. Обеспечивает максимальную степень защиты периметра.
Рекомендации по применению
(по данным Р 78.36.028-2012)
- ВДО является обязательным элементом для объектов высоких категорий значимости (подгруппы АI, АП, особо важные объекты).
- В таблице 46 документа Р 78.36.028-2012 для объектов категорий АП и AI предусмотрено использование ВДО в сочетании с вибрационными (ВК) и ёмкостными (ЕК) каналами обнаружения для фиксации попыток перелаза.
- Для объектов категории БН и Б1 может применяться ВДО без сложных электронных систем, но с механическим барьером (АКЛ, ПББ).
- При монтаже ВДО необходимо учитывать требования к антикоррозионной защите (оцинкованное покрытие) и устойчивости к ветровым нагрузкам (п. 5.2, 6.2.5 ГОСТ Р 57278-2016).
